1.2 Protocol Layering

Protocol

Protocol - defines the rule both the sender and receiver.

데이터 통신을 원활하게 하기 위한 통신 규약.

There are 5 layers in TCP/IP protocol

Protocol Layering

1. Application Layer (Layer 5)

   • To communicate, a process send a requst to the other process and receives a response

   • Process-toProcess communication is the duty of the Application Layer

2. Transport Layer (Layer 4)

   • giving servies to the application layer

   • get a message from an application program and deliver it to the corresponding application

3. Network Layer (Layer 3)

   • responsible for creating a connection between the source computer and destination computer

   • the communication at the network layer is host-to-host

4. Data-link Layer (Layer 2)

   • routers are responsible for chossing the best link

5. Physical Later (Layer 1)

   • carrying indiciduals bits in a frame across the link

Layer	name	설명
Layer 5	Application	서비스 제공 HTTP,FTP,SMTP,DNS등 프로토콜 동작 데이터 형식, 암호화 압축등 정의
Layer 4	Transport	End-toEnd 데이터 전송 관리 TCP와 UDP 프로토콜이 대표적 TCP 연결 지행적, 신뢰성 데이터 전송, UDP는 비연결 지향적, 신뢰성은 낮지만 속도 중시
Layer 3	Network	패킬을 목적지로 전달 IP 프로토콜이 이 계층에서 동작 라우우팅 패킷 분할/재조립 기능 수행
Layer 2	Data link	물리적 네트워크의 접근을 제공 물리주소(MAC) 사용
Layer 1	Physical	물리 매채를 비트스트림 전송 전기 신호, 광신호 등의 구체적인 전송방식 정의

*End to End - 제3자가 엔드포인트 간에 전송된 데이터에 액세스하지 못하도록 차단하는 보안 통신 프로세스

*Packet - 정보를 보낼 때 특정 형태를 맞추어 보낸다는 것

상위 계층으로 갈수록 추상화 수준이 높아진다

각 계층은 하위 계층에 의존

데이터 전송은 Application Layer(가장 상위 계층)에서 시작된다.

Layer 5에서 생성된 데이터는 아래 계층으로 내려가며 해당 프로토콜에 따라 캡슐화(encapsulation)된다.

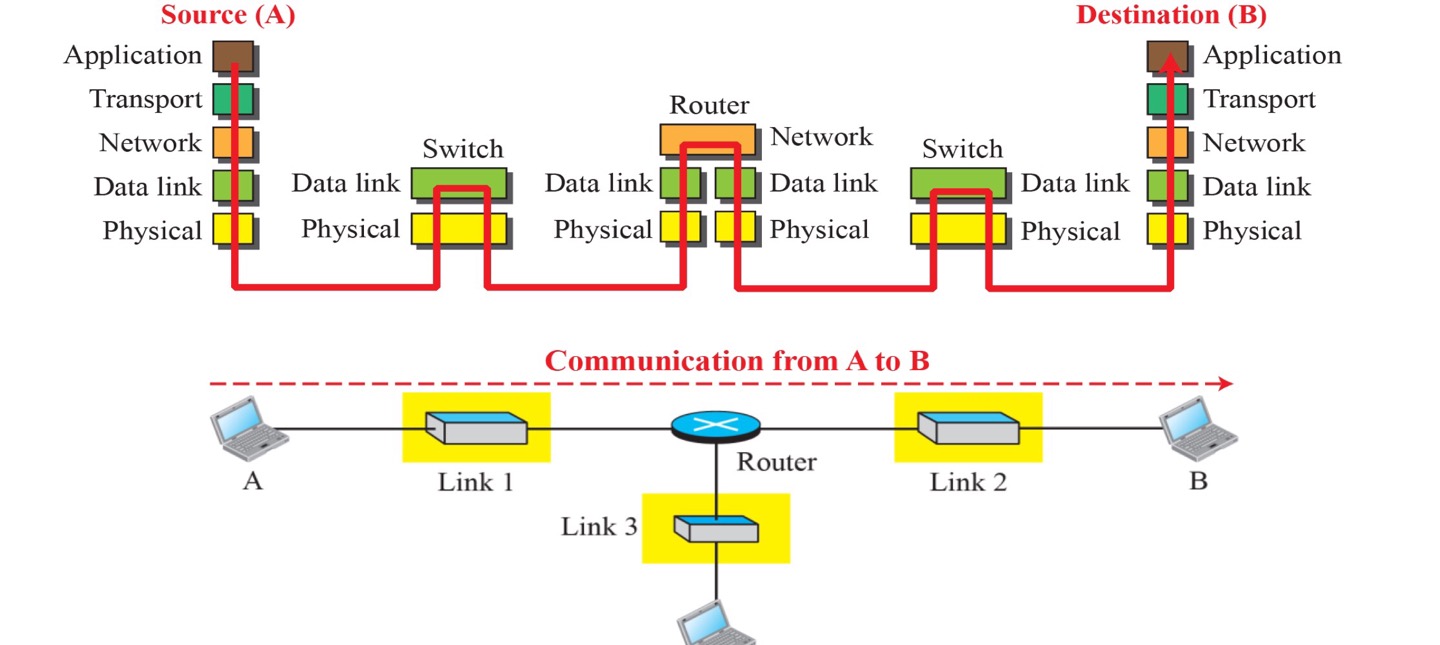

Communication

The source host (Source A) need to create a messafe in the application layer and sent it down the layers.

Router is onvolved only three layer (is used only for routing)

-> Physical, Data link, Network

Switch is involved only two layer

->Physical, Data link

*Top three layer is the network, two lower layer is the link.

One of the most important concepts in protocol layering in the Internet is encapsulation/decapsulation.

• Encapsulation at the Source Host
• Decapsulation and Encapsulation at Router
• Decapsulation at the Destination Host

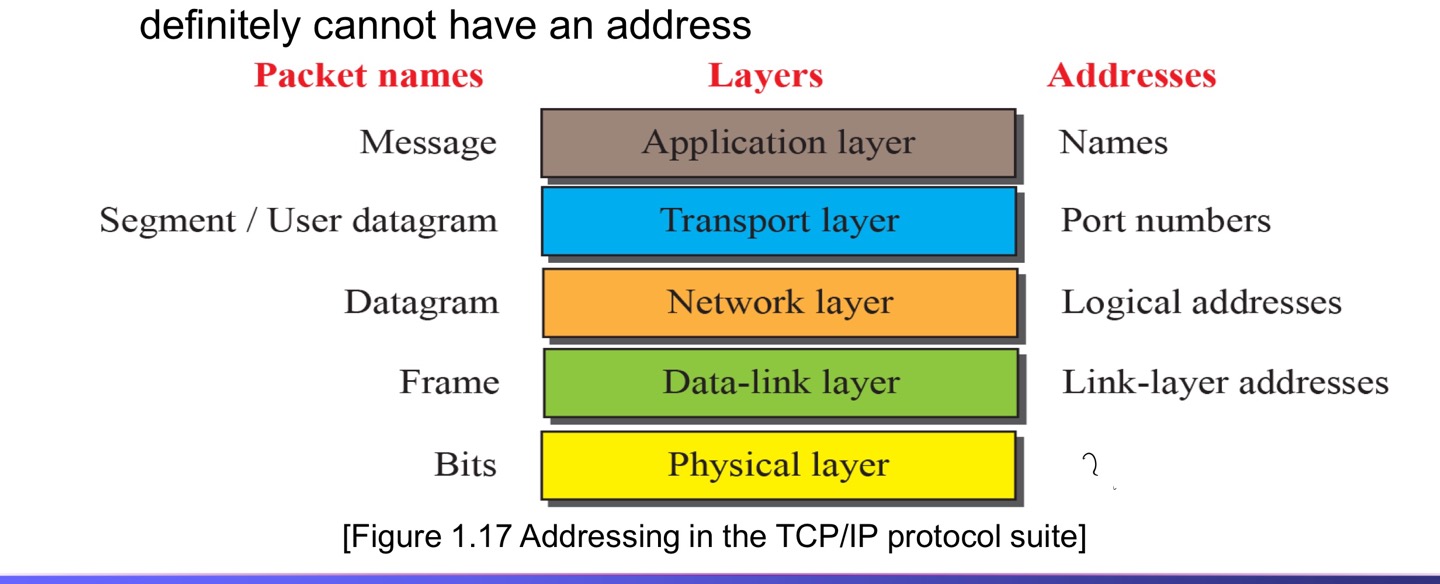

Adressing in the TCP/IP protocol

This is the table for the packet names and addresses for each layer.

Difference between Frame and Datagram

Frame

• Data-linke에서 사용되는 단위
• 물리주소를 헤더에 포함
• 신뢰성을 위해 오류 검출 및 수정기능 제공

Datagram

• Internet layer에서 사용되는 단위
• 소스와 목적지의 논리주소 (IP 주소) 를 헤더에 포함
• 신뢰성 보장이 약함

Multiplexing and Demutiplexing

Multiplexing : A protocol at a layer can encapsulate a paket from several next-higher layer protocol

Demultiplexing : decapsulating and delivera packe to several next-higher layer.

위 표는 TCP/IP 프로토콜 스탹의 구조를 보여준다.

최상위 계층은 애플리케이션 계층으로, FTP(파일 전송 프로토콜), HTTP(웹 프로토콜), DNS(도메인 이름 시스템), SNMP(네트워크 관리 프로토콜)이 있다.

전송계층에는 TCP(Transmission Control Protocol) 와 UDP (User Data Protocol)이 있다.
